PROGETTO: Ellipse
TEMA DEL PROGETTO: Progettazione di un porta bacchette ergonomico per percussionisti.
Ellipse è un progetto che nasce da una richiesta, quella di creare un porta bacchette per percussionisti.
Caratterizzato da una forma accattivante, si sviluppa in altezza in un inclinazione tale da favorire insieme ad altri accorgimenti una presa fluida e comoda delle bacchette ottimizzando l’ergonomia dell’oggetto.
ERGONOMIA
L'Ergonomia è una scienza applicata interdisciplinare che si occupa della interazione tra l'essere umano e l'ambiente in cui agisce o, per meglio dire, il sistema in cui opera.
l'Ergonomia Fisica studia come le caratteristiche anatomiche, antropometriche, biomeccaniche, e fisiologiche possano influire sul benessere e la prestazione degli esseri umani nell'ambiente fisico, naturale o costruito. Inoltre si occupa della progettazione degli spazi, degli attrezzi e dei processi produttivi in funzione delle capacità specifiche delle persone. In questo senso l'approccio ergonomico cerca di ottimizzare l'interazione tra uomo, macchina ed ambiente.

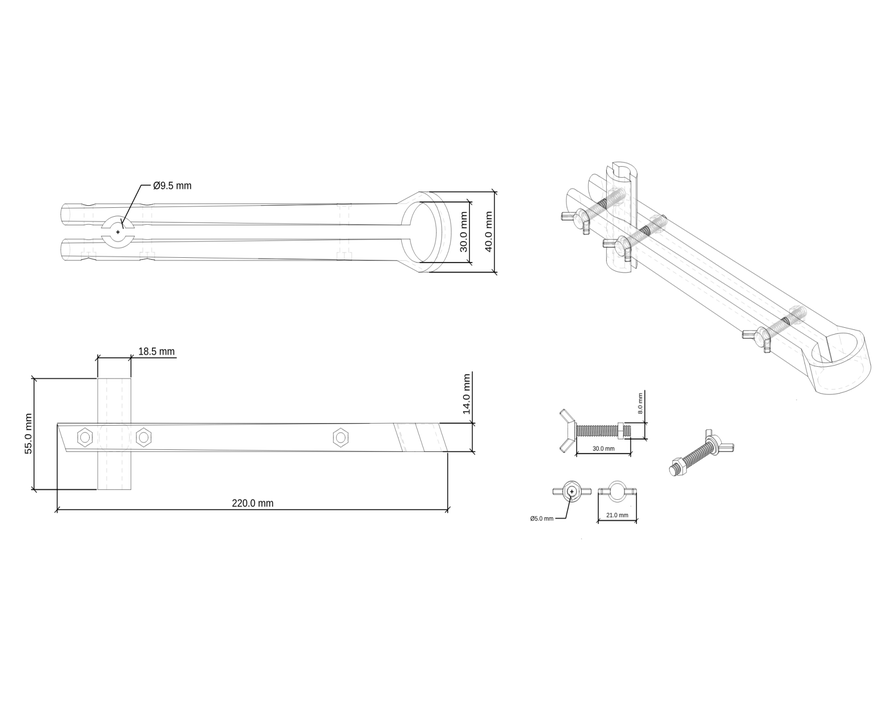

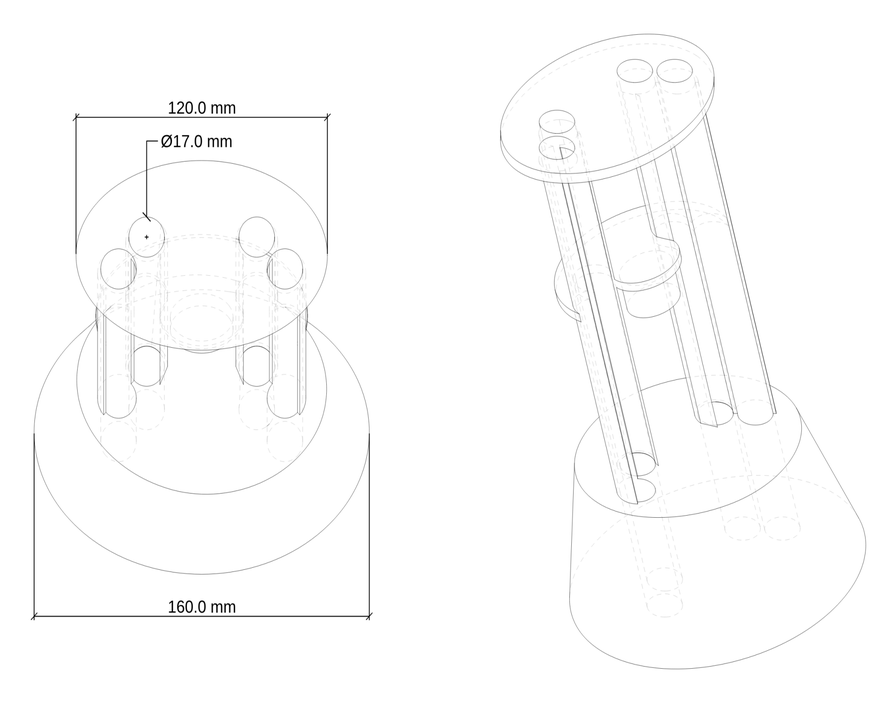

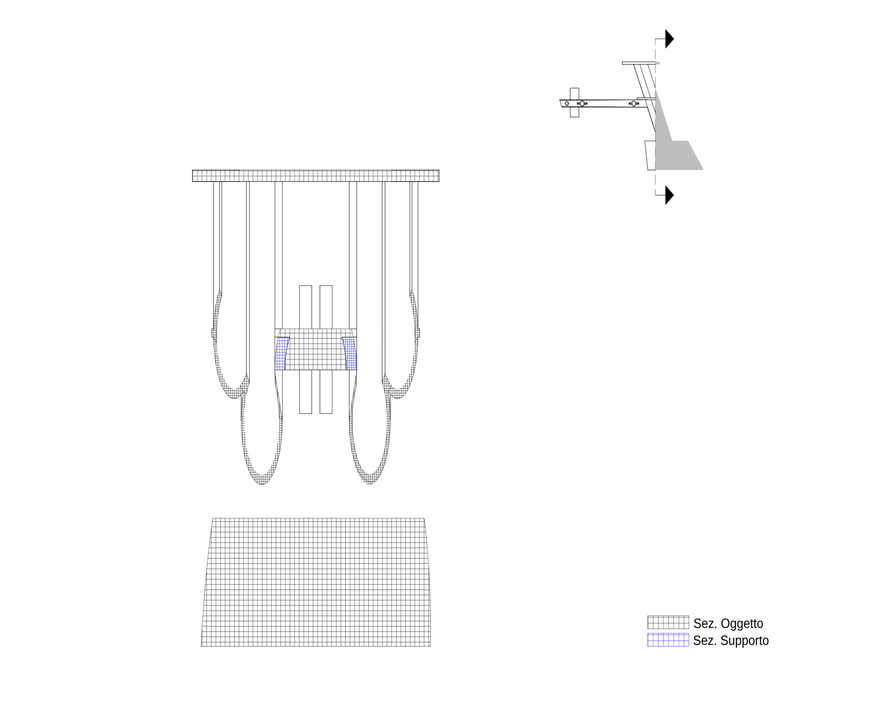

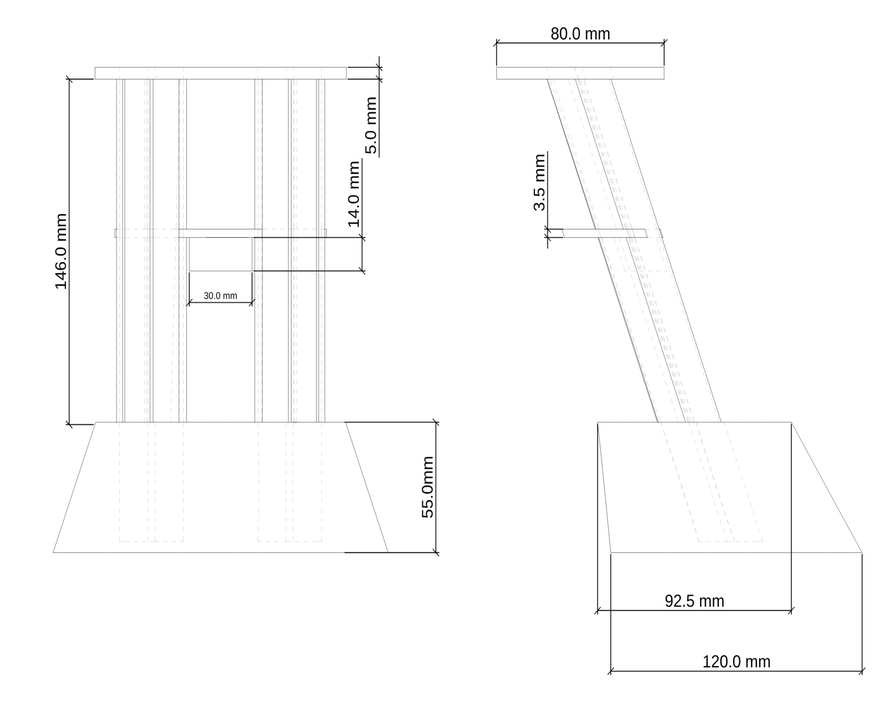

DISEGNI TECNICI
ERGONOMIA DELL'OGGETTO

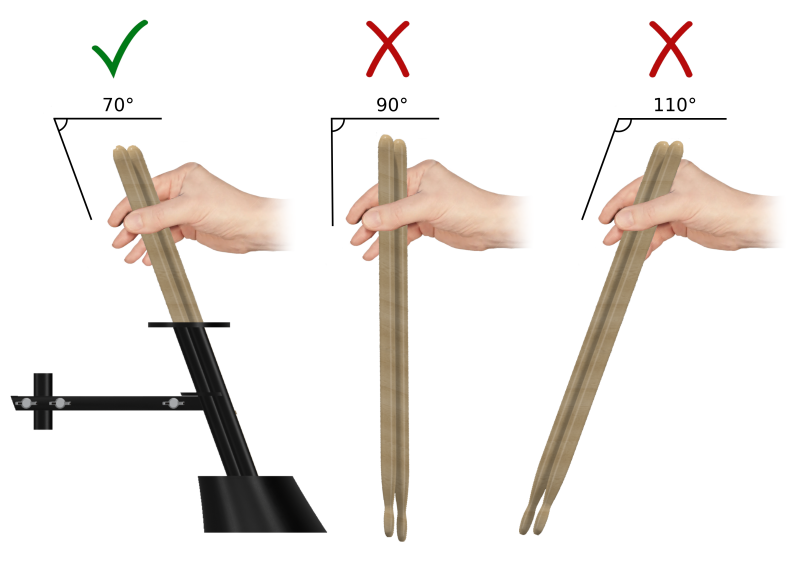

L'aspetto ergonomico dell'oggetto riguarda il facilitare e dare il miglior feeling possibile durante l'uso, nel prendere e posare le bacchette. Questo è stato reso possibile attraverso un inclinazione tale da favorire il movimento del braccio nel momento in cui vengono prese le bacchette, infatti con un inclinazione di 70°, le bacchette puntano in avanti facendo rimanere il braccio teso così da non doverlo piegare e portarlo all'indietro mentre vengono estratte dagli alloggi.
Inoltre in questo modo, le dita si adattano meglio alla presa seguendo naturalmente l'inclinazione in cui sono poste le bacchette, rispetto ad una posizione di 90° e 110°

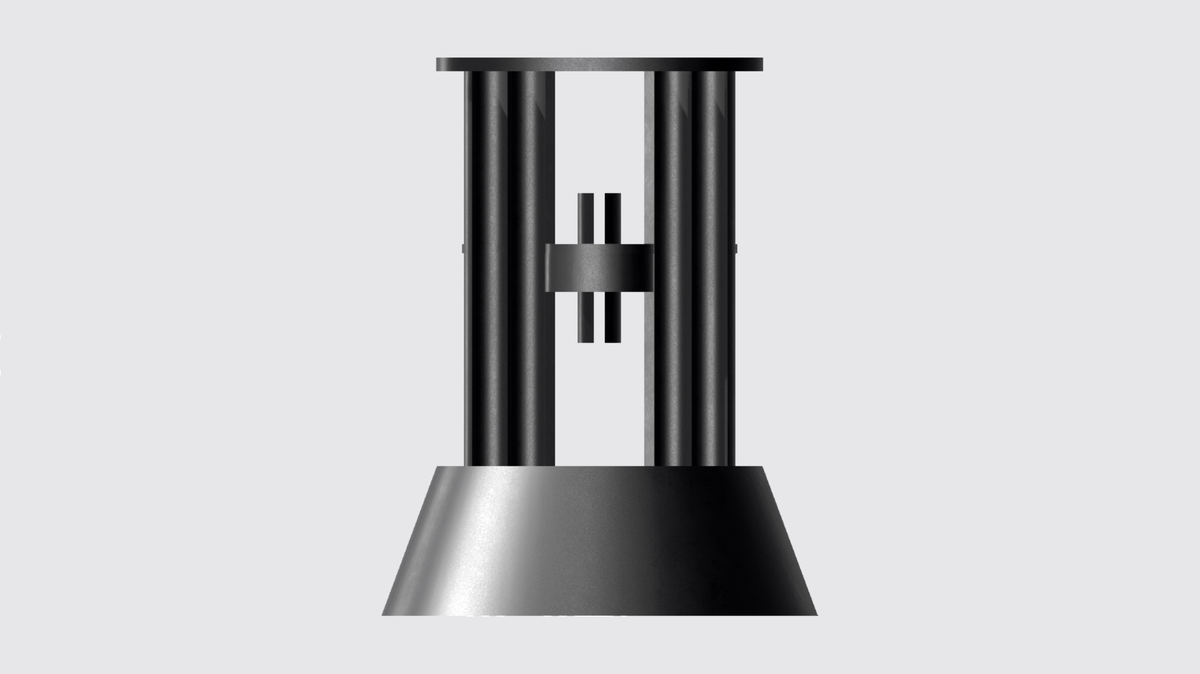

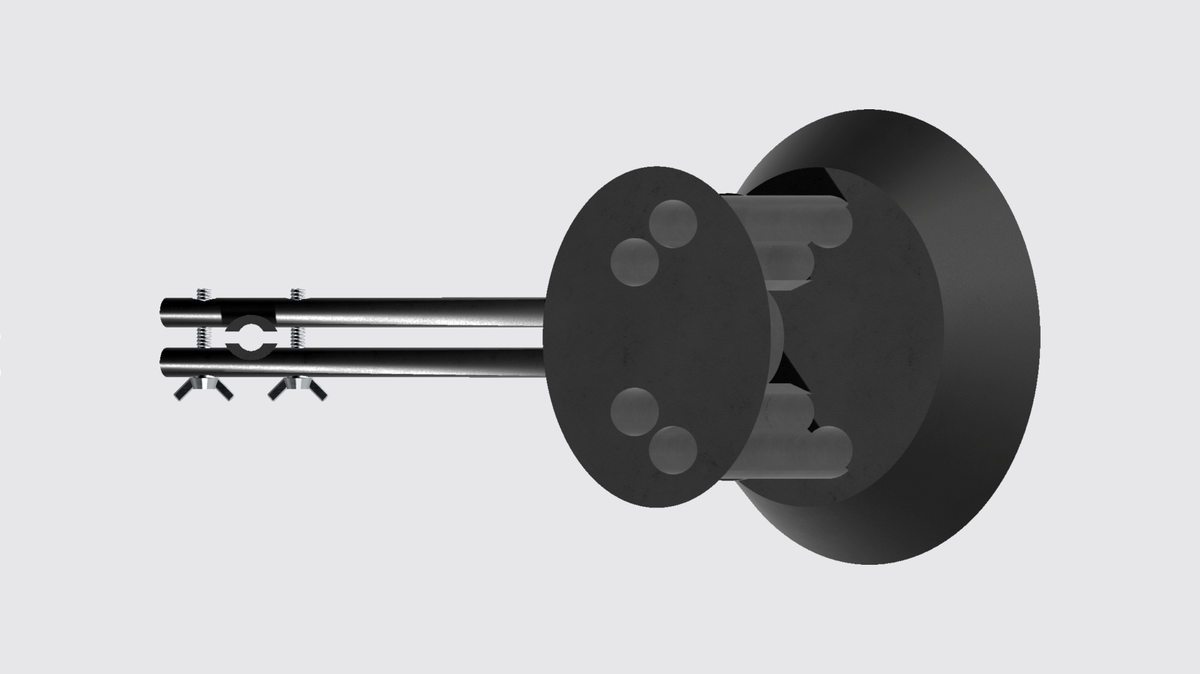

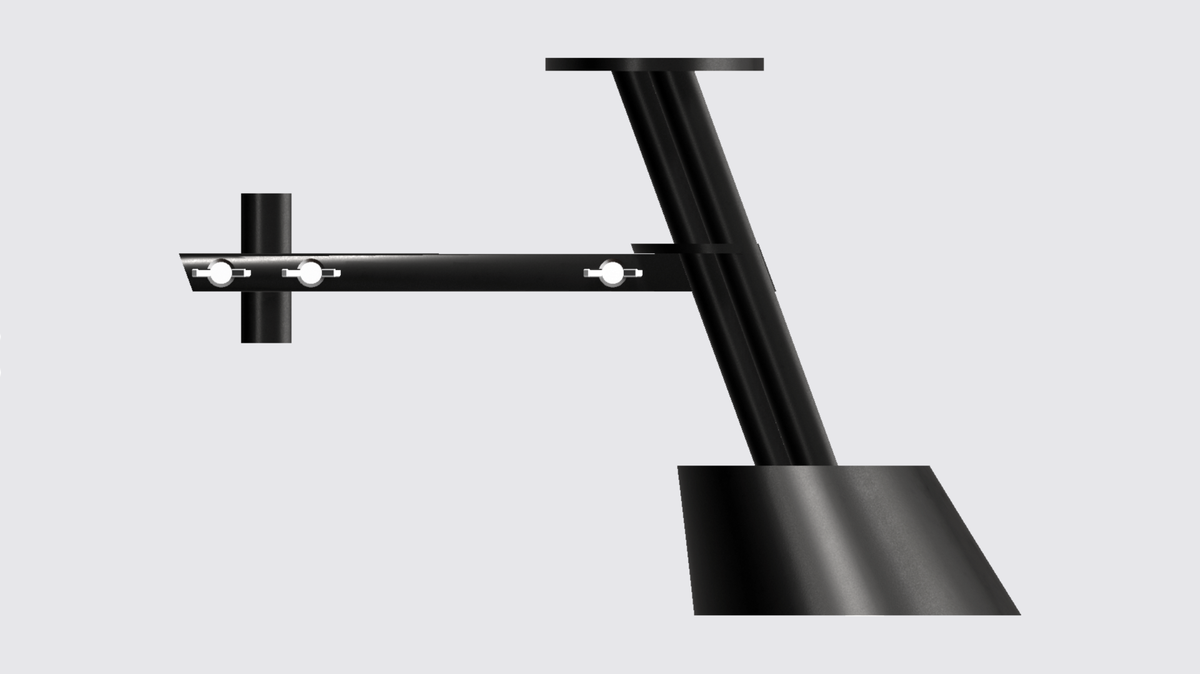

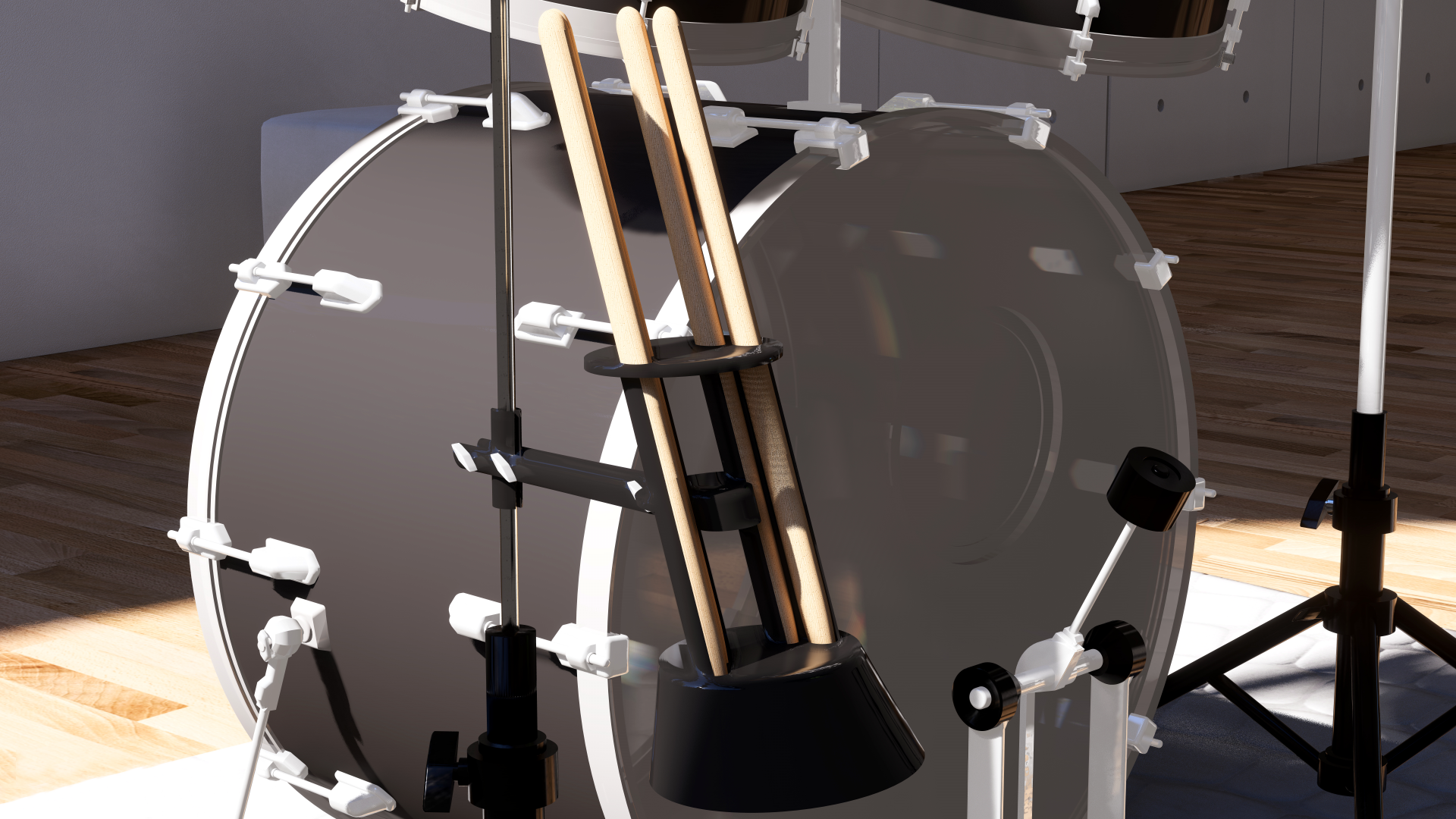

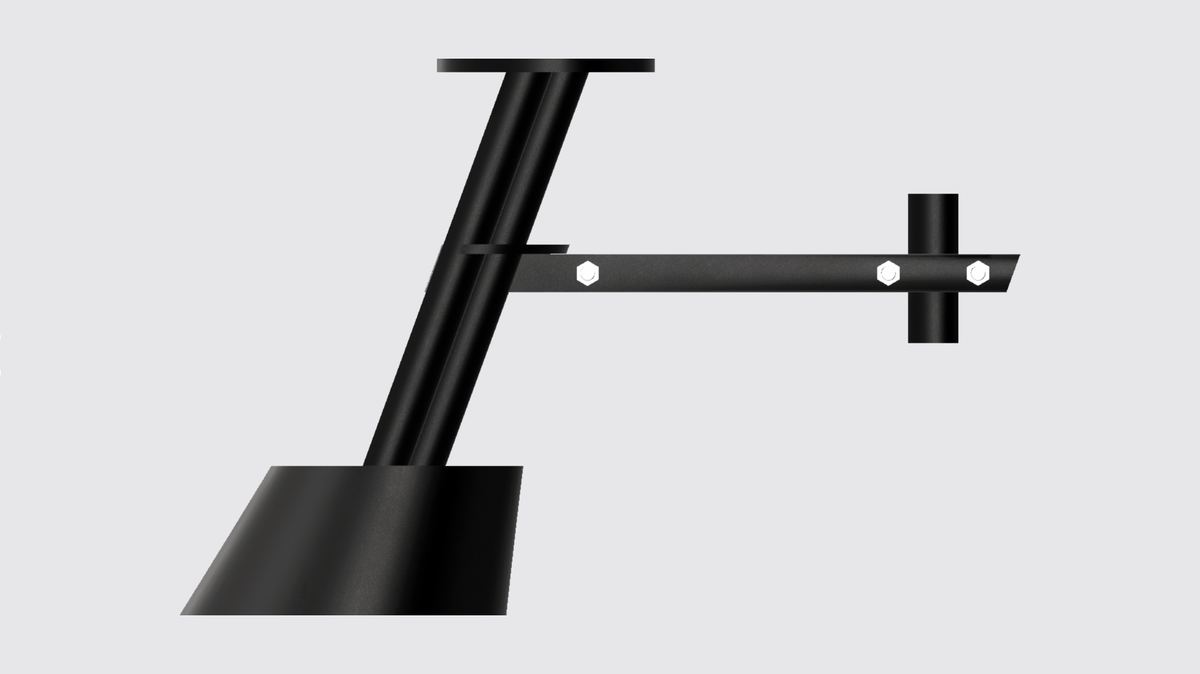

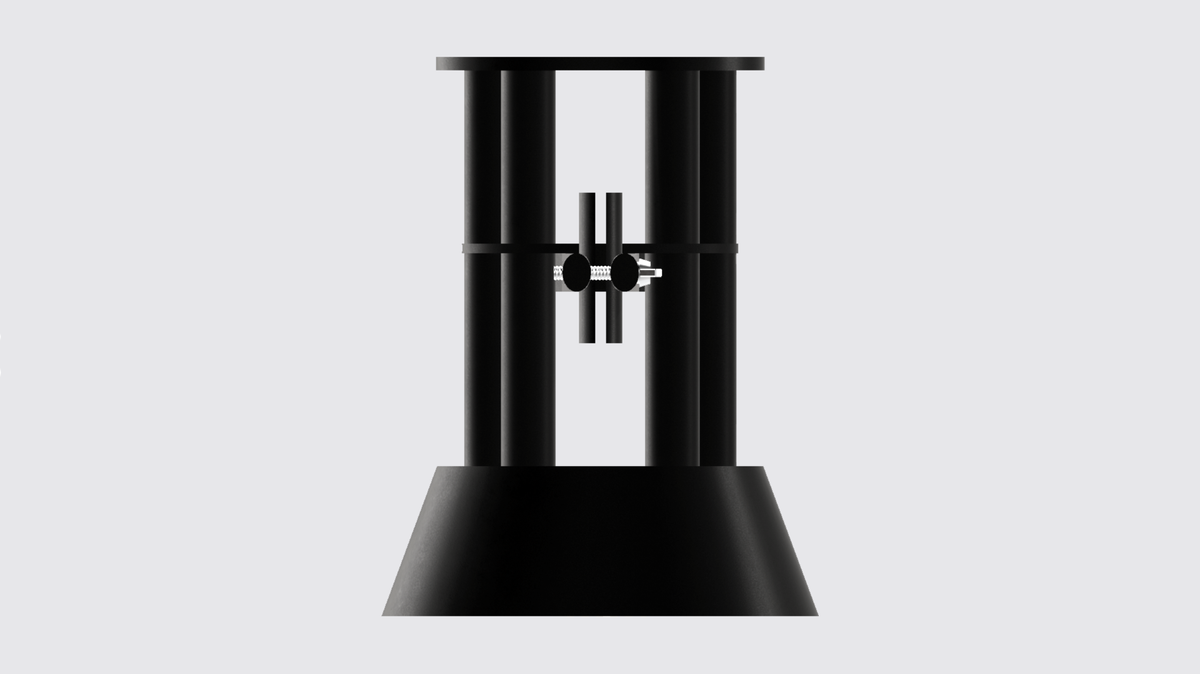

PRESENTAZIONE DEL PRODOTTO

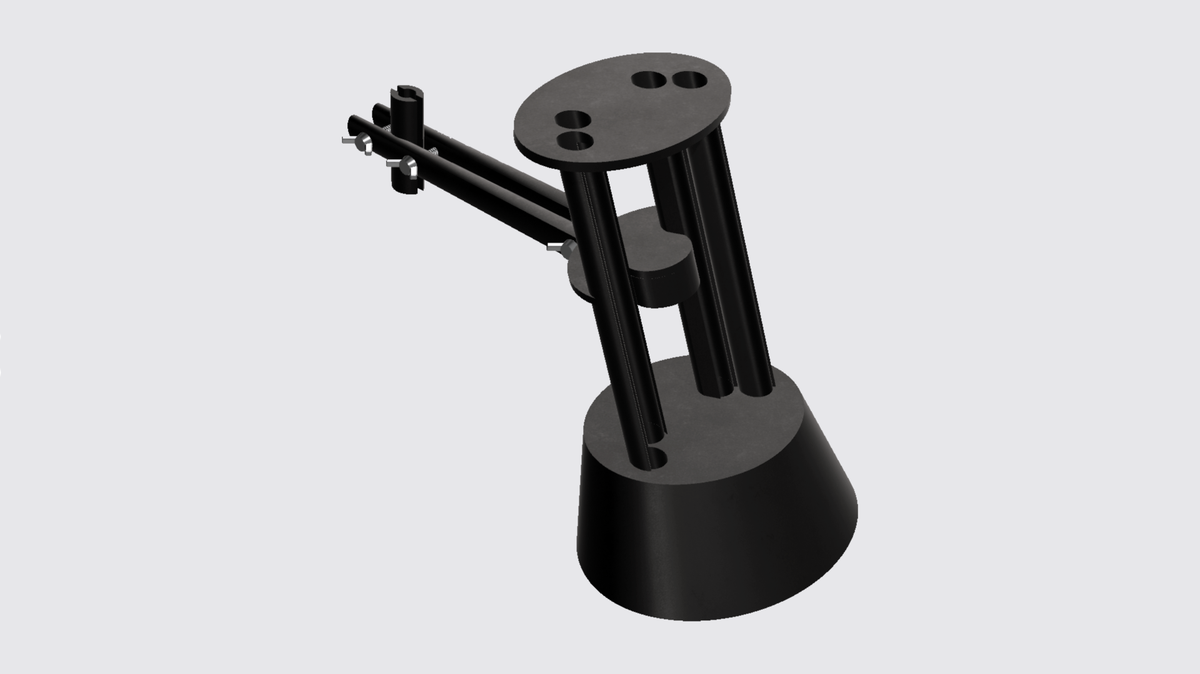

Ellipse si presenta come un porta bacchette composto da due entità, di cui la principale assolve la funzione di accogliere due coppie di bacchette negli appositi alloggi, così da poterle esporre.
La seconda entità è un braccio che fa da supporto, e permette di poter fissare l'oggetto su un'asta o un treppiedi, cosi da poter prendere e posare le bacchette mentre si sta suonando la batteria.

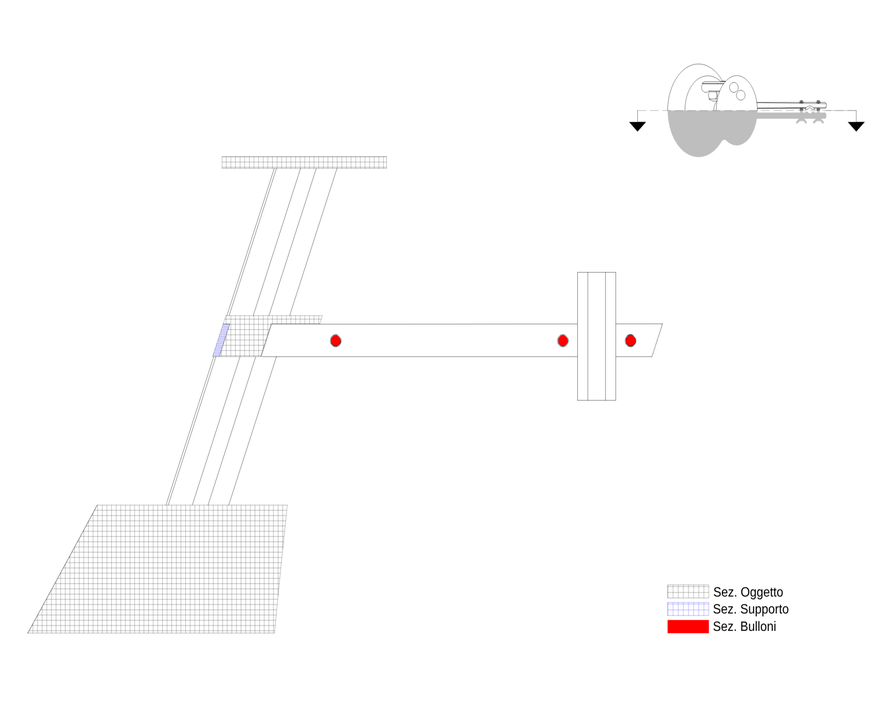

ASSEMBLAGGIO

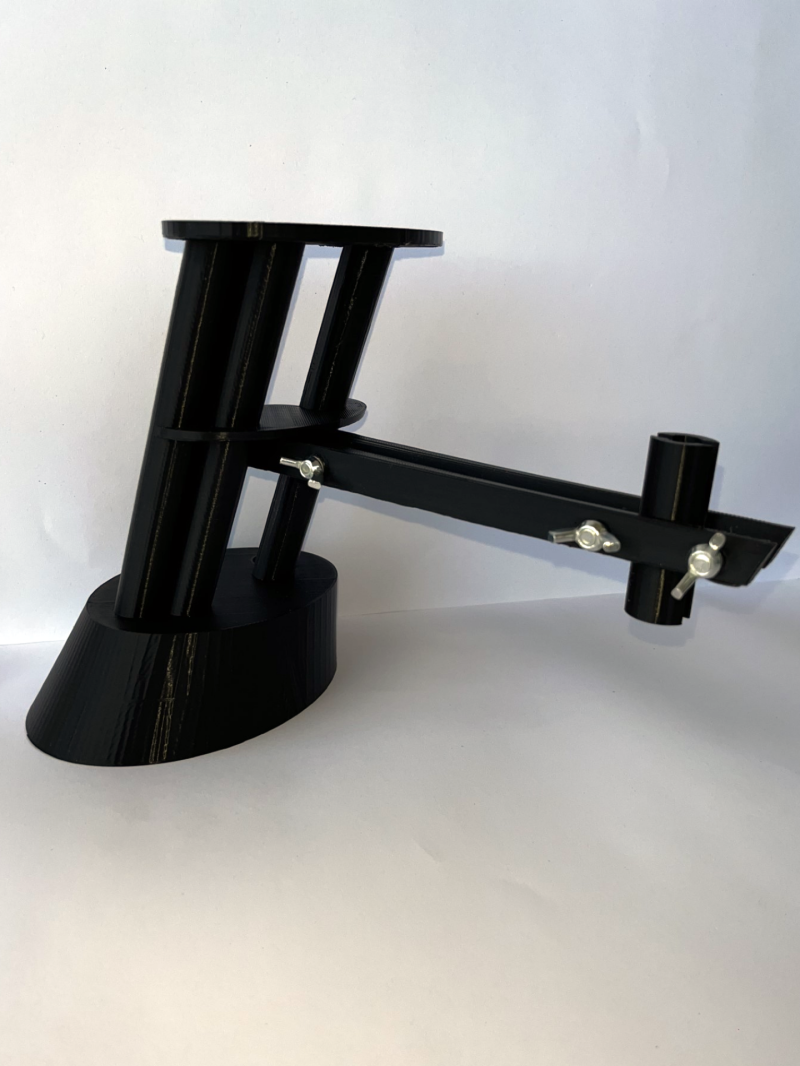

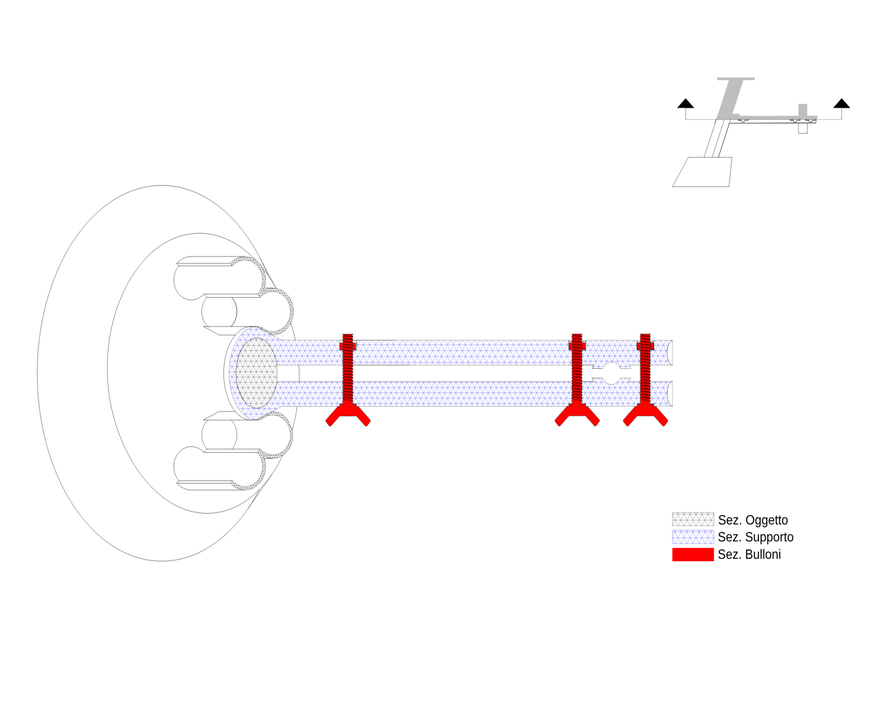

-BRACCIO: L'assemblaggio delle due entità avviene attraverso un incastro maschio/femmina che permette di fissare il braccio all'oggetto, per poi stringerlo attraverso delle viti a galletto, così da evitare la fuoriuscita del braccio dall'incastro, al fine di fissare meglio l'oggetto.

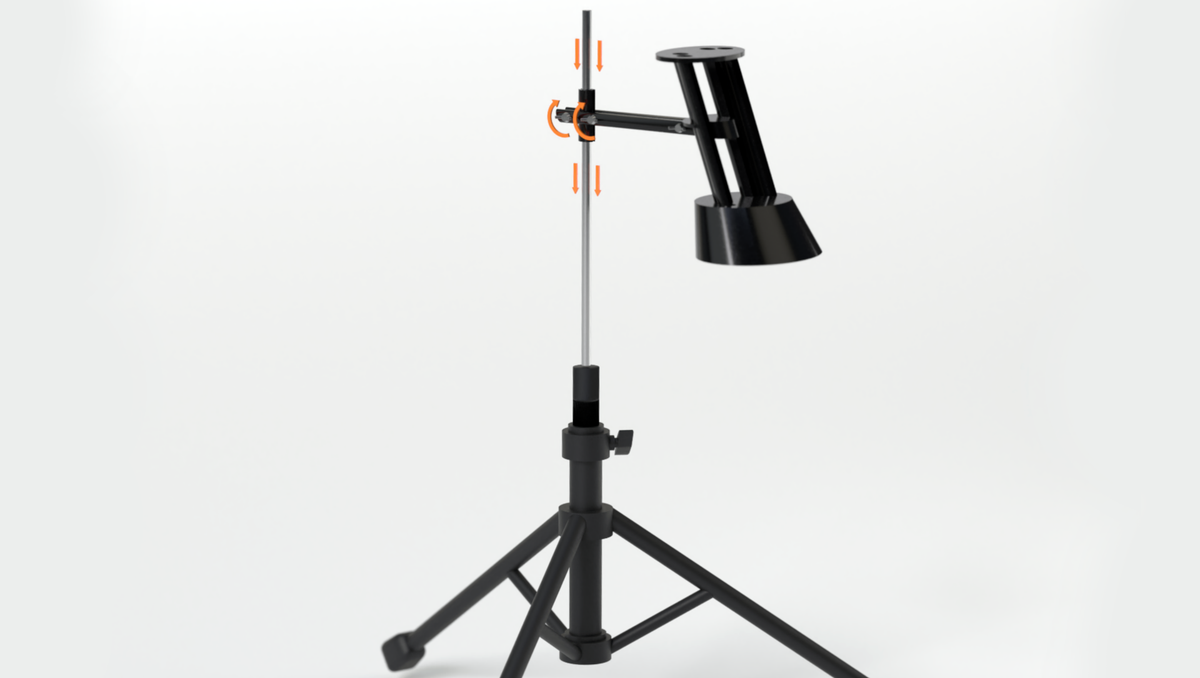

-ASTA/TREPPIEDI: Il montaggio sul treppiedi, avviene attraverso l'inserimento dell'oggetto sull'asta, così da regolarlo all'altezza più conforme all'utilizzo. Successivamente, il pezzo viene fissato e stretto all'asta con delle viti a galletto, che permettono di bloccare il pezzo all'altezza scelta.

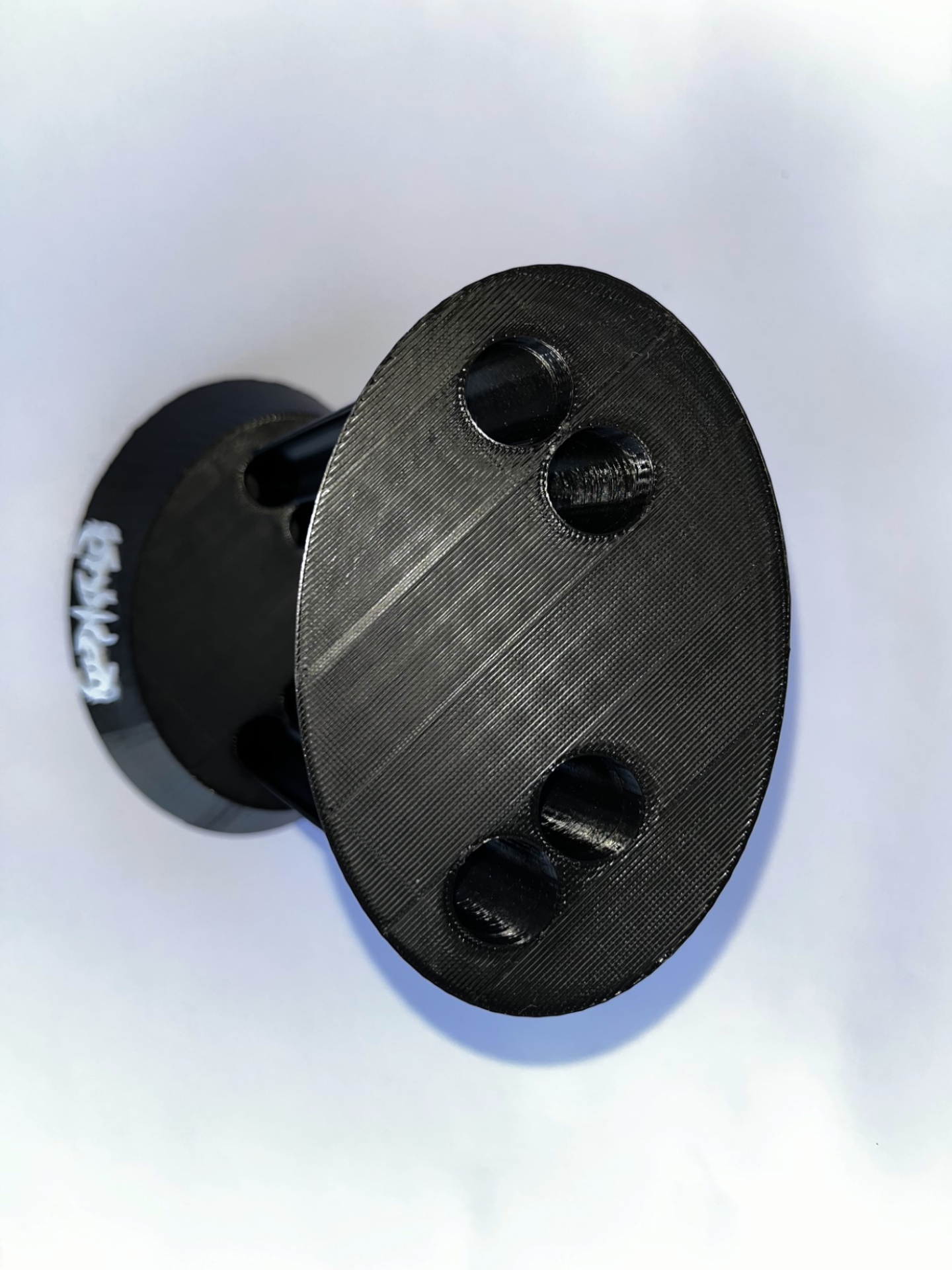

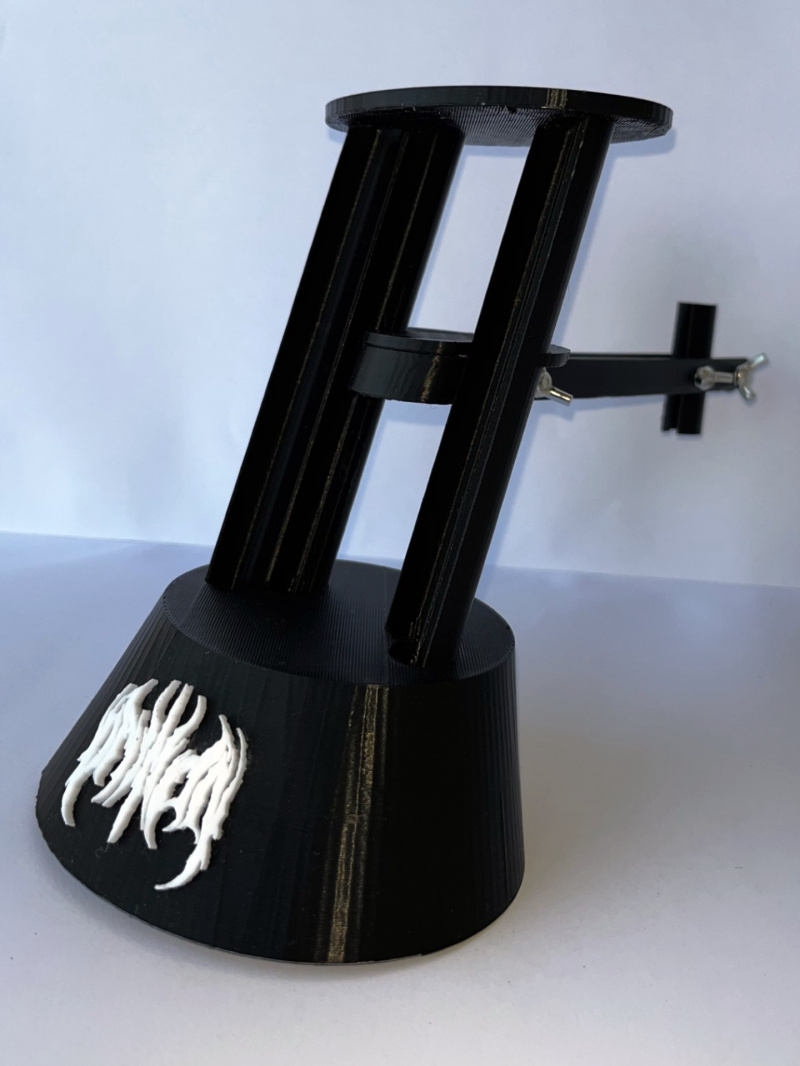

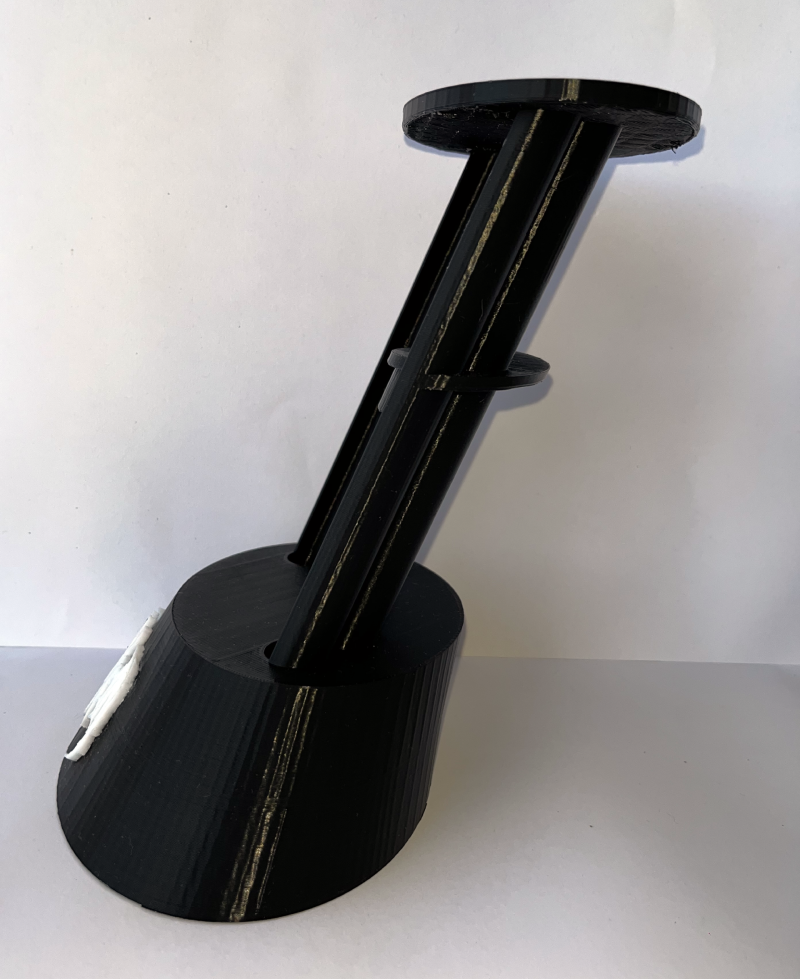

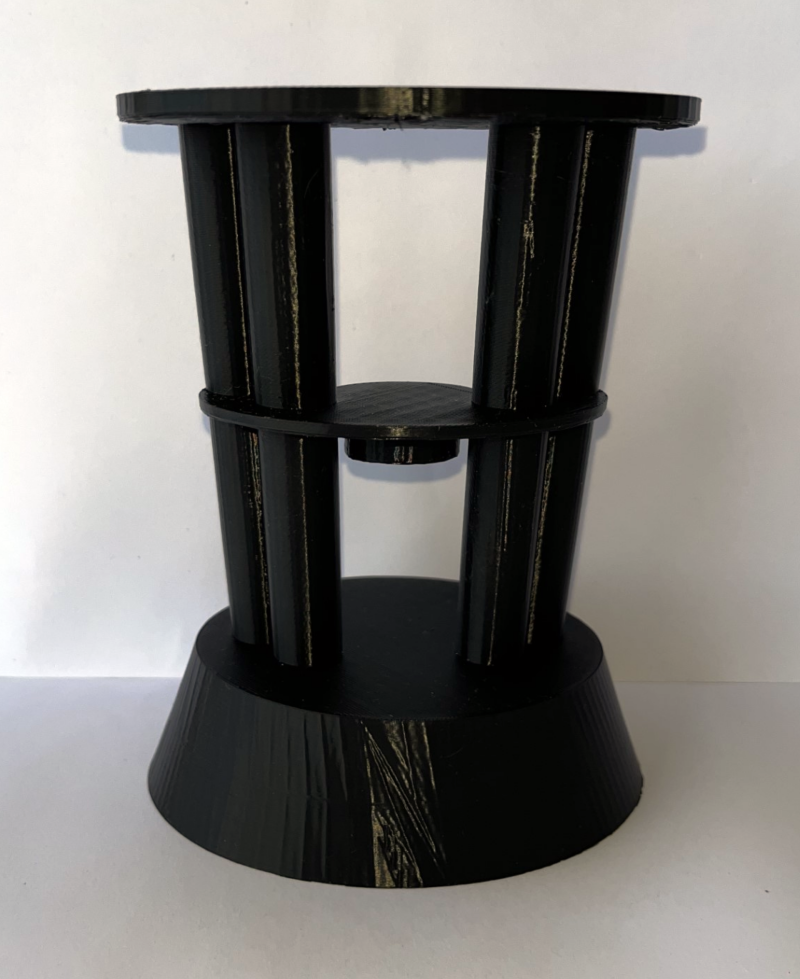

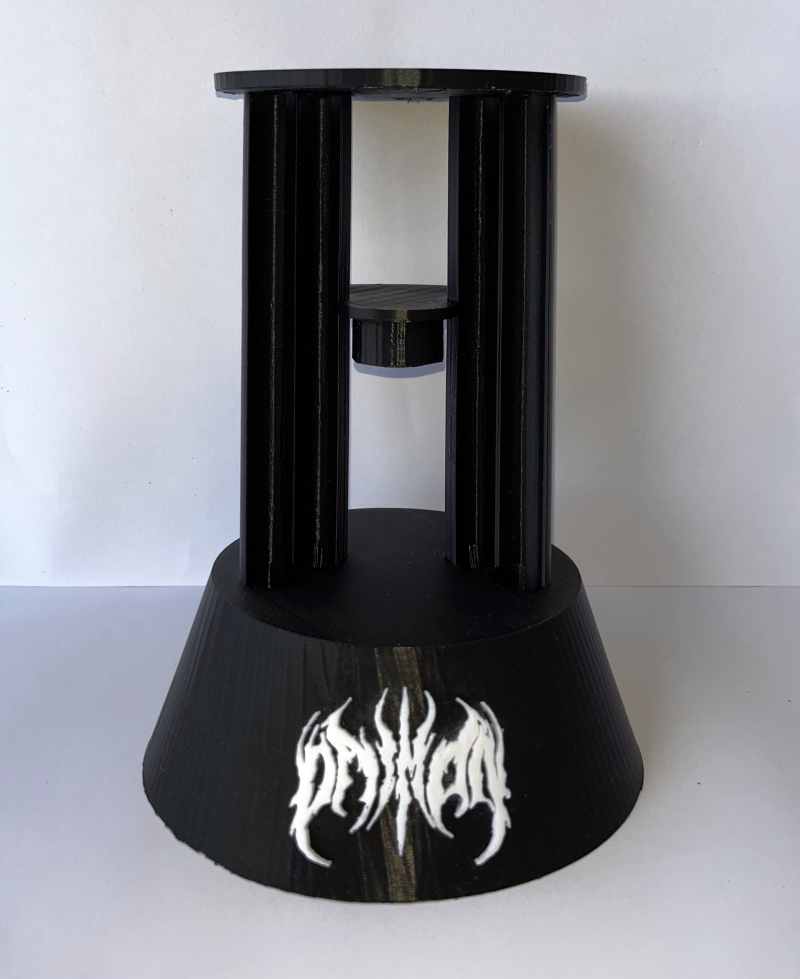

STAMPA 3D
La stampa in questione è stata realizzata su richiesta e personalizzata con il logo
