PROGETTO: SUN PARK
TEMA DEL PROGETTO
BIO ISPIRED DESIGN, ispirarsi ad una forma presente in natura nella realizzazione di una struttura o di un oggetto.
SUN PARK nasce come copertura da parco giochi Bio-Ispirata, con l'obiettivo di far interagire natura e struttura con un approccio bio mimetico, portando questo concetto nella progettazione di una struttura dedicata ad un ambiente di gioco per i bambini.
La struttura risulta molto leggera nelle forme, e immediatamente riconoscibile nel tema di Bio-Ispired Design, che in questo caso fa affidamento ispirandosi al mondo floreale e morfologico dei girasoli.
BIO ISPIRED DESIGN
Il Design bio-ispirato o biomimetico è un nuovo approccio interdisciplinare, che rivolge la propria attenzione allo studio degli esseri biologici per generare soluzioni di design innovative volte a risolvere i problemi progettuali dell'uomo, spingendolo guardare nuovamente la natura come esempio virtuoso per lo sviluppo di prodotti, emulandone forme, processi, meccanismi d'azione e strategie.
GIRASOLE E STRUTTURA FRATTALE

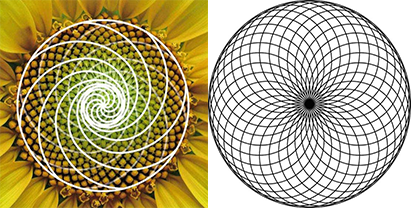

La geometria frattale è molto ricorrente in natura, che nel caso dei girasoli i semi seguono una struttura spiraliforme comune, che ci fa capire quanto tutto questo pur sembrando casuale, in realtà risulta una stretta collaborazione di proporzioni armoniche.
In questo caso la struttura spiraliforme è stata ripresa e pensata nell'illuminazione della copertura.

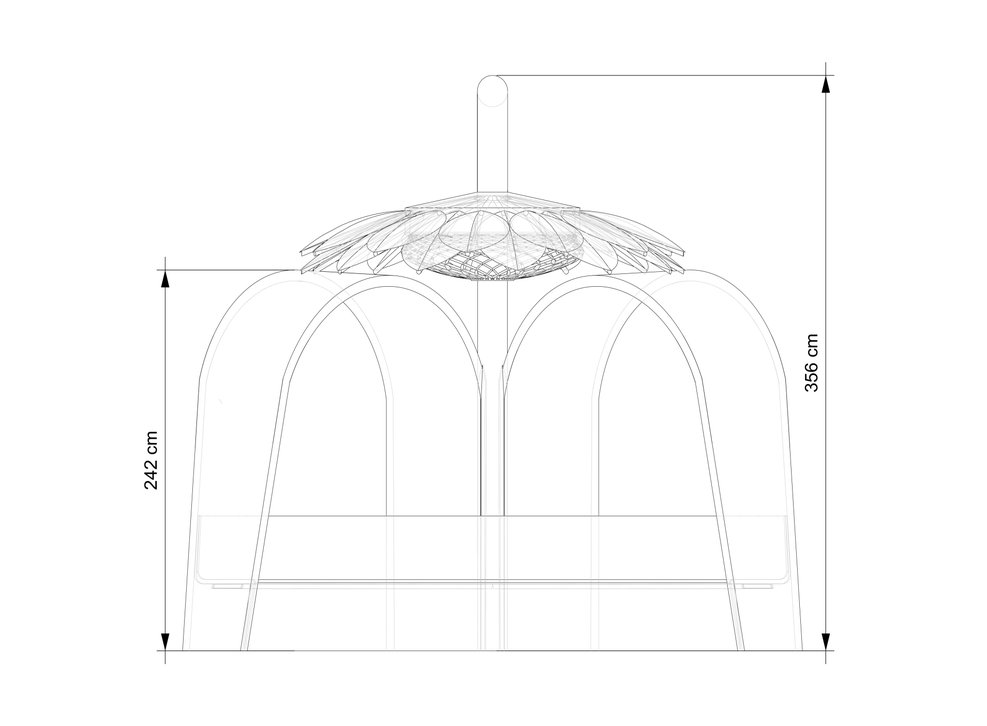

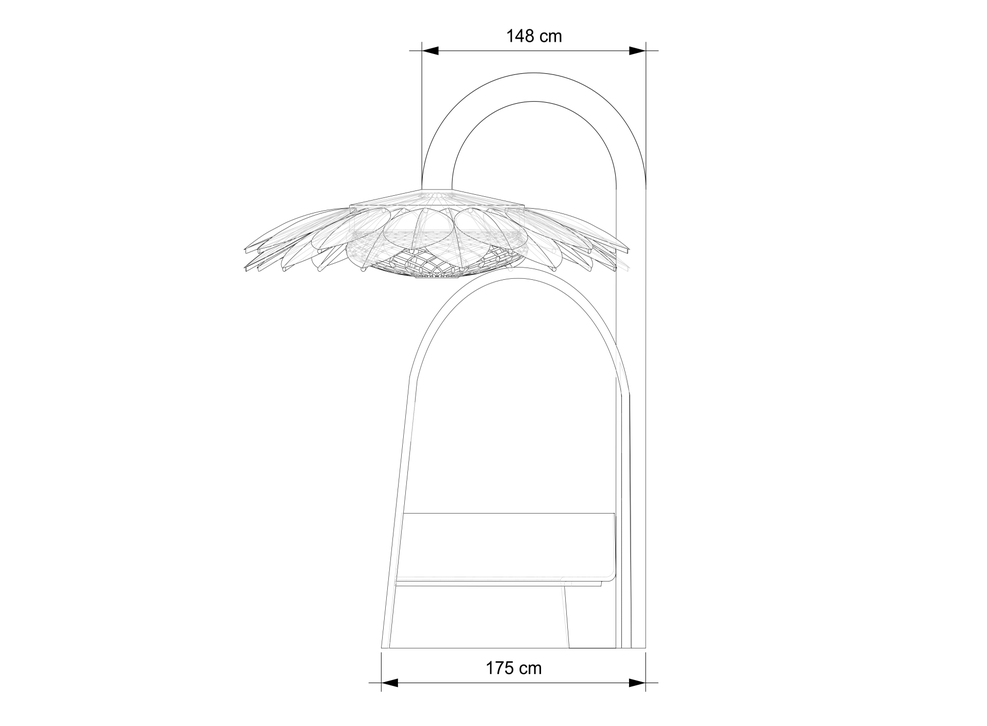

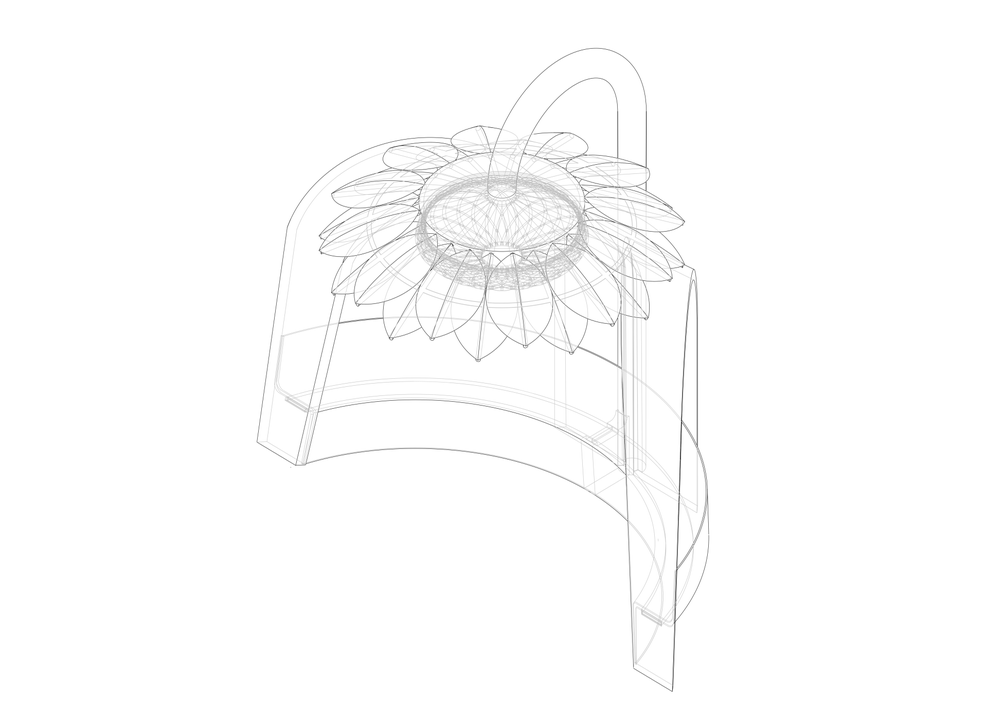

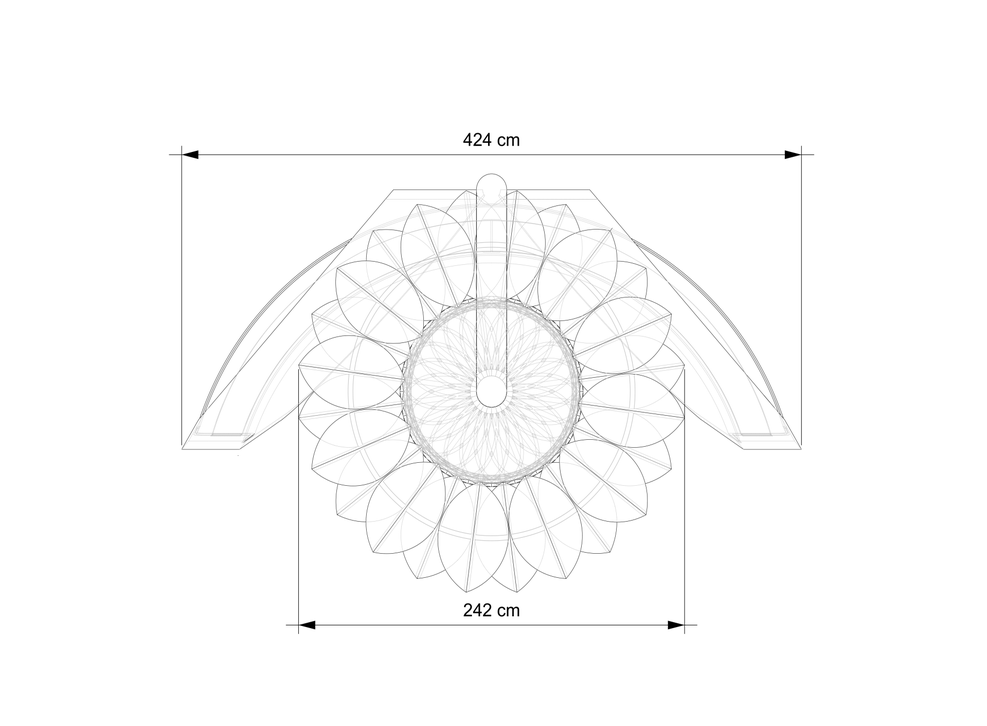

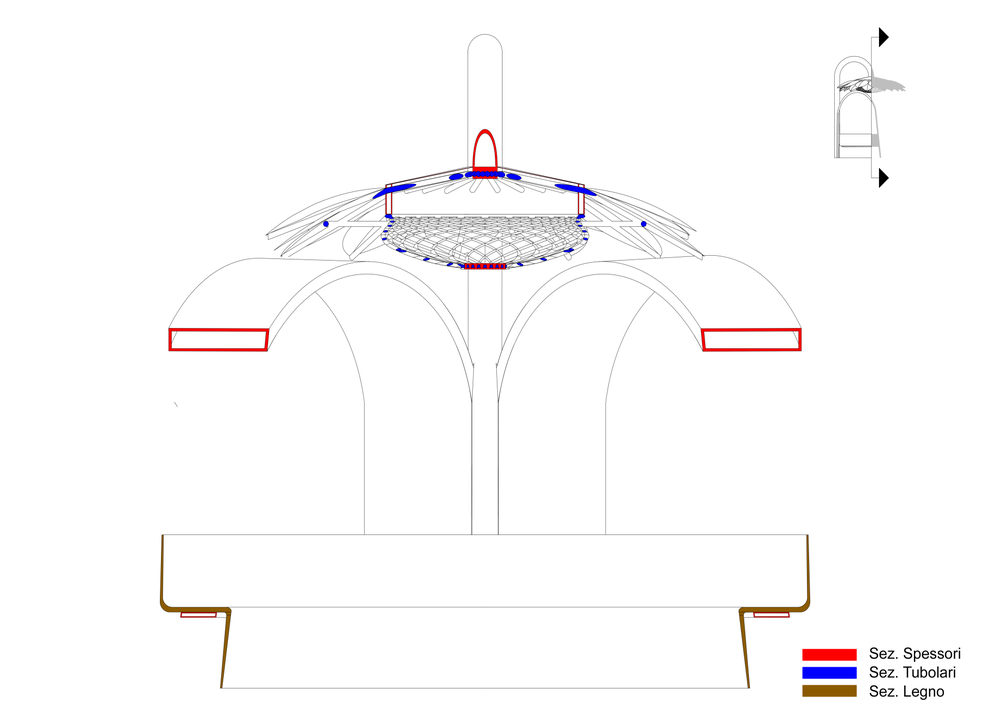

DISEGNI TECNICI

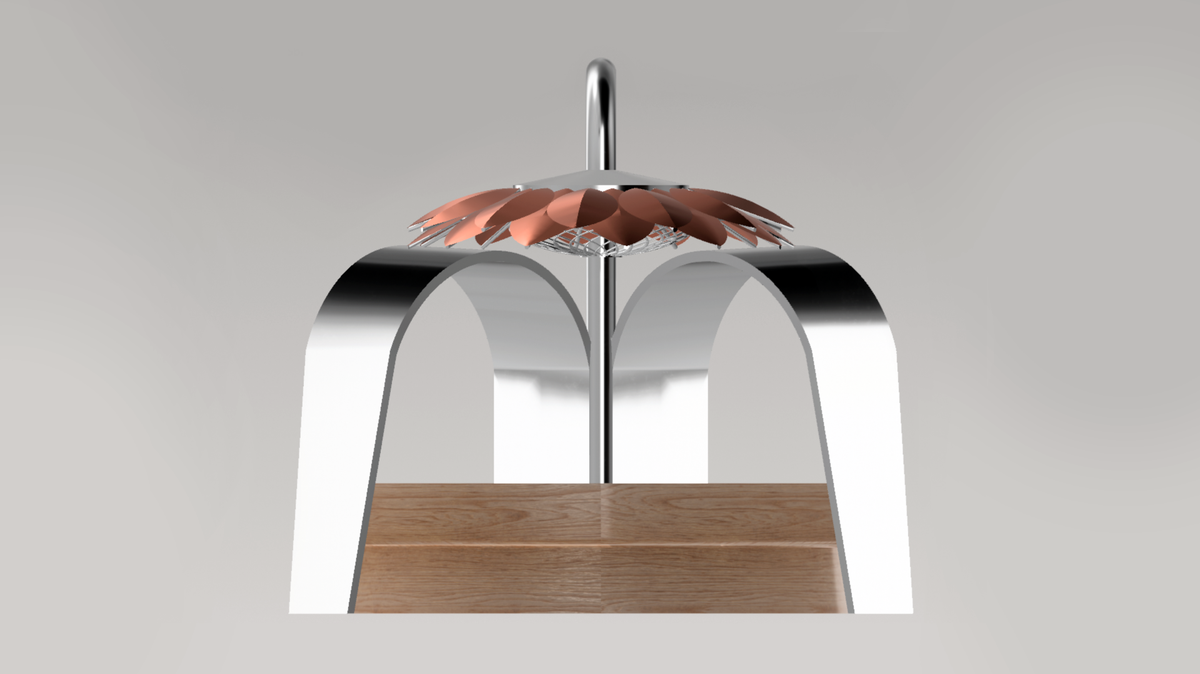

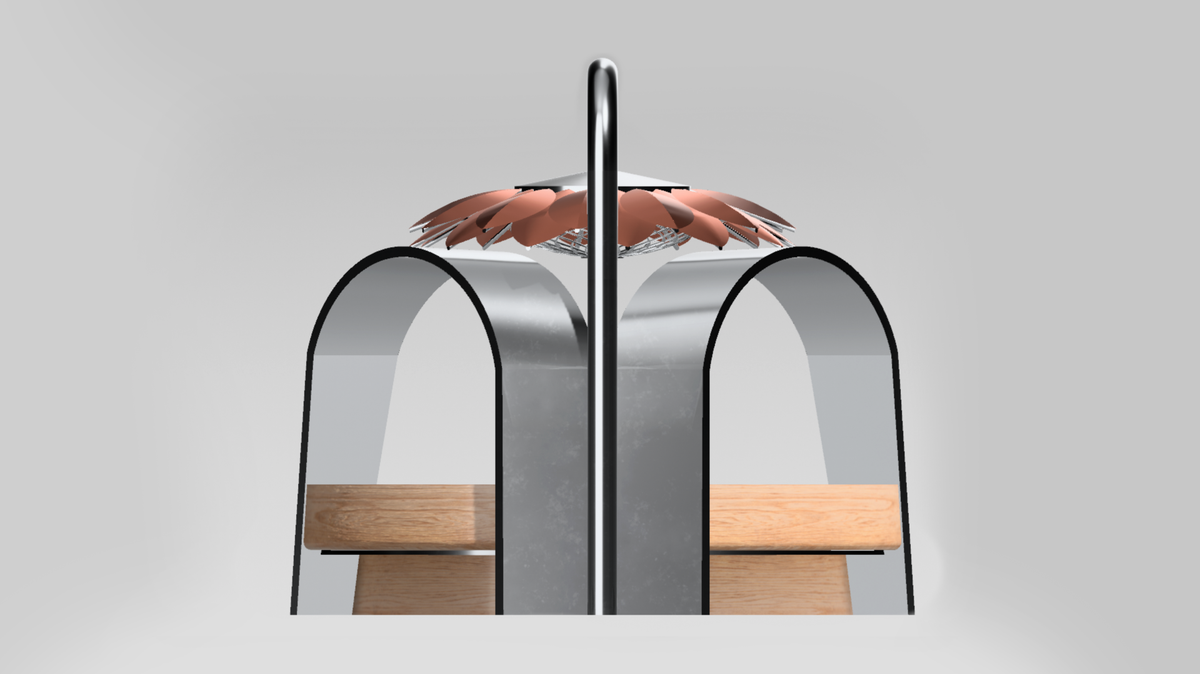

PRESENTAZIONE DEL PRODOTTO

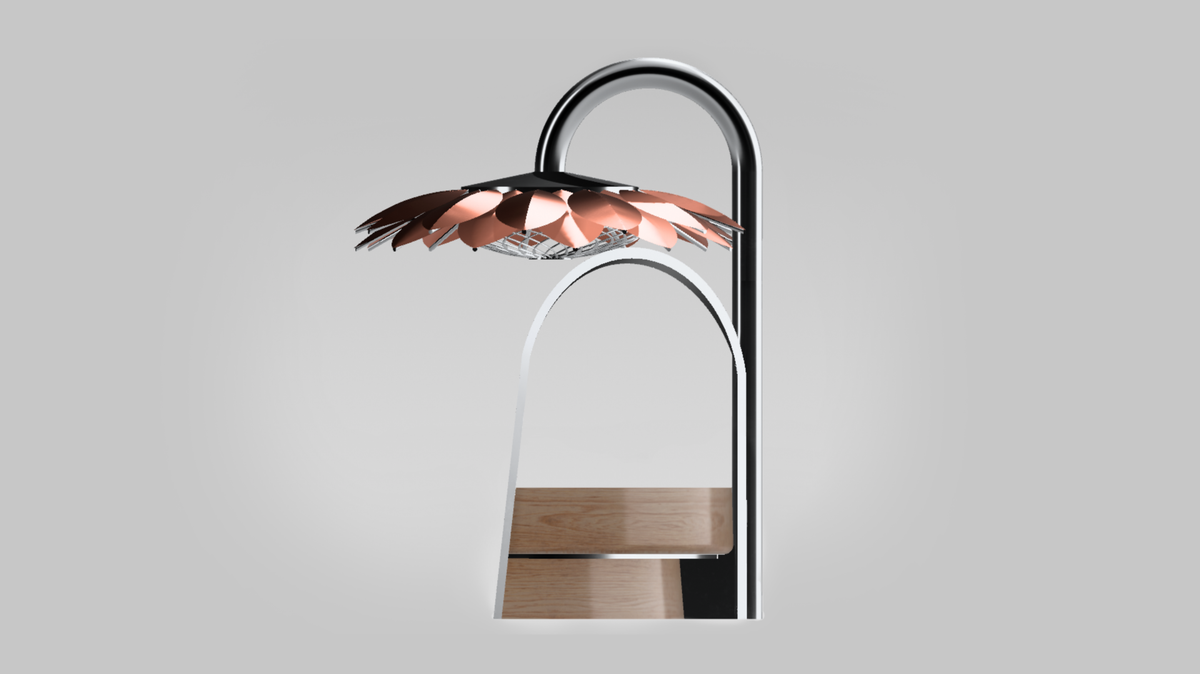

La struttura è composta da due archi laterali portanti in acciaio, che riprendono quelle che nella realtà sono le foglie dei girasoli. Collegata ai due archi, sorge una seduta in legno, dove è possibile sedersi al coperto.

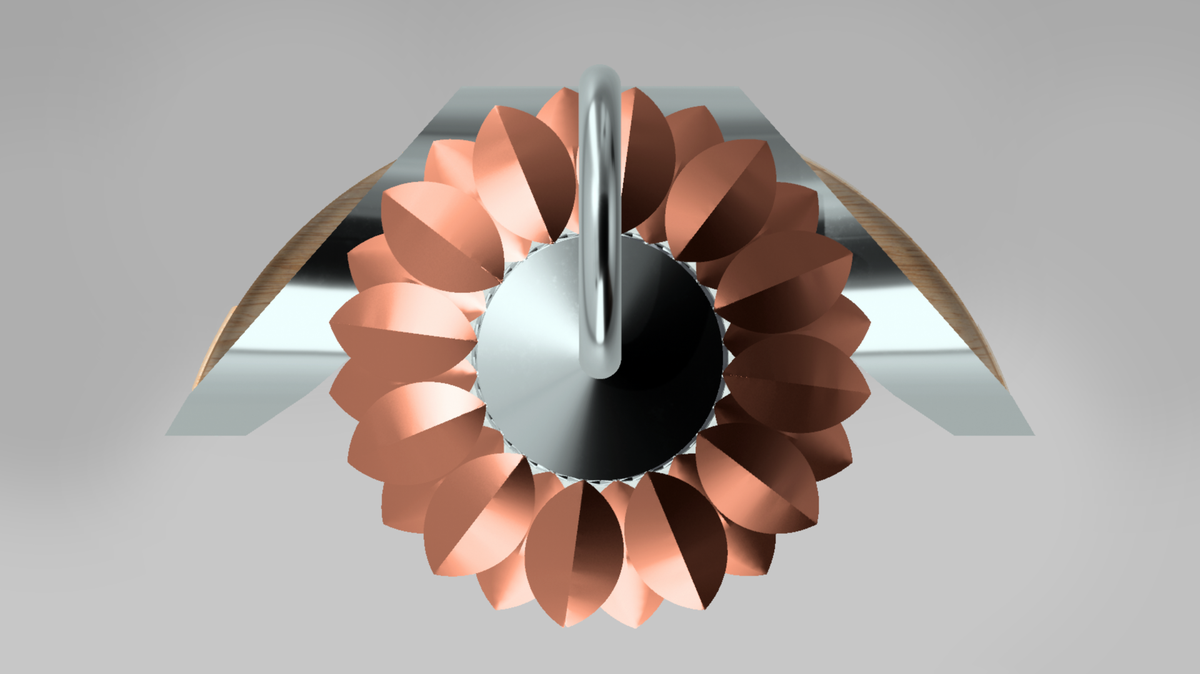

La parte superiore, è retta da un elemento cilindrico piantato a terra che va a curvarsi all'estremità, al fine di reggere la copertura formata da lamine in acciaio cor-ten sovrapposte, e unite tra di loro da una struttura tubolare posta al di sotto di esse. La copertura con le lamine in questo caso riprende quelli che in realtà sono i petali dei girasoli.

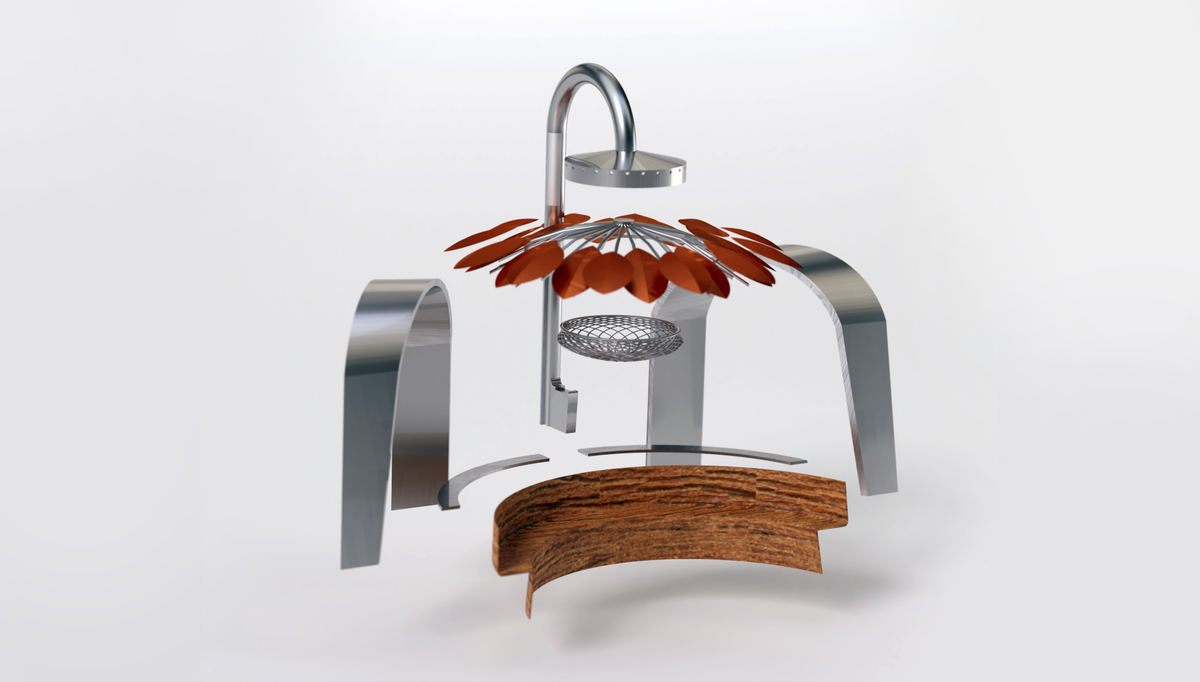

ESPLOSO - MONTAGGIO

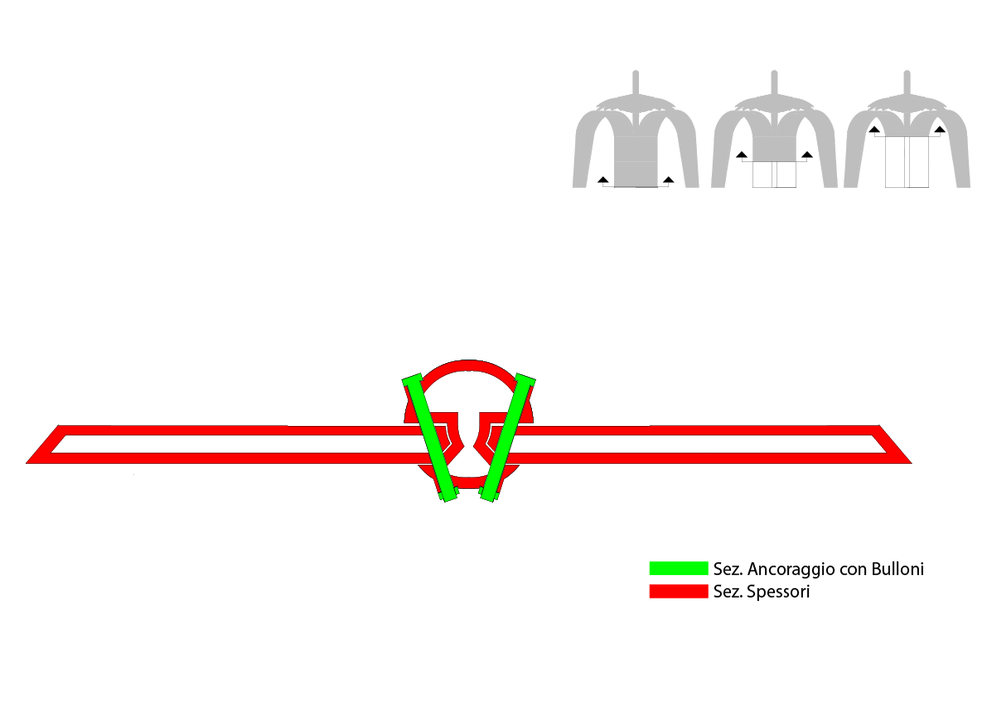

-MONTAGGIO ARCHI: Vengono assemblati gli elementi portanti della struttura, in questo caso gli archi che vengono assemblati a secco all'elemento centrale, tramite dei bulloni posti ad egual modo a tre altezze.
-MONTAGGIO STRUTTURA TUBOLARE: Il montaggio della struttura tubolare, avviene attraverso il fissaggio a secco con dei bulloni all'elemento centrale, che sostiene la parte superiore della copertura. I tubolari successivamente, vengono stabilizzati da una corona formata da 2 fogli di laminato, che vengono saldati al centro.

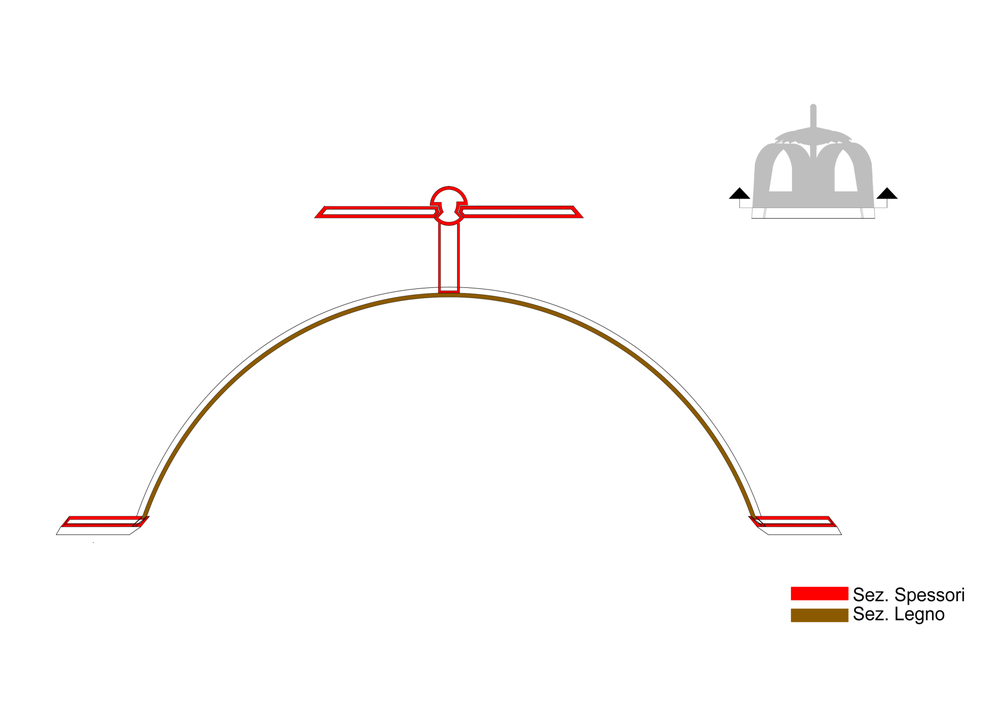

-MONTAGGIO SEDUTA: Il montaggio della seduta, avviene attraverso il fissaggio con delle viti su due elementi di sostegno semicircolari, posti al di sotto della seduta stessa.
Questi due elementi a sua volta, sono collegati e imbullonati agli archi della struttura, e all'elemento centrale.
-FISSAGGIO STRUTTURA TUBOLARE: La struttura viene fissata con delle viti, permettendo il successivo inserimento dei petali superiori, così da poterli stringere e rendere la copertura salda. Nella parte sottostante, viene fissato alla corona centrale l'elemento utilizzato successivamente nell'illuminazione della struttura e dell'ambiente circostante.
-FISSAGGIO PETALI: Il fissaggio avviene con delle viti, che attraverso degli elementi posti all'estremità dei petali fissano quest'ultimi alla struttura tubolare.

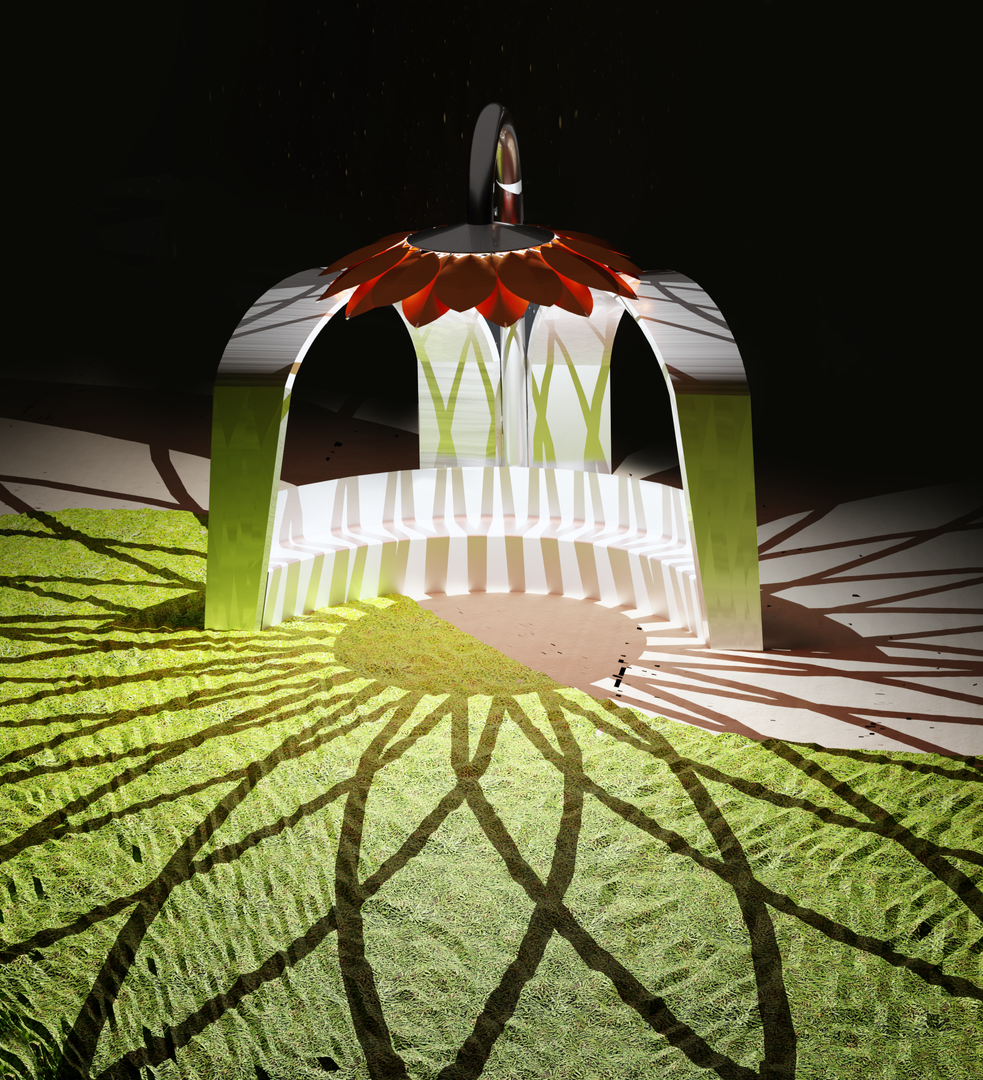

ILLUMINAZIONE

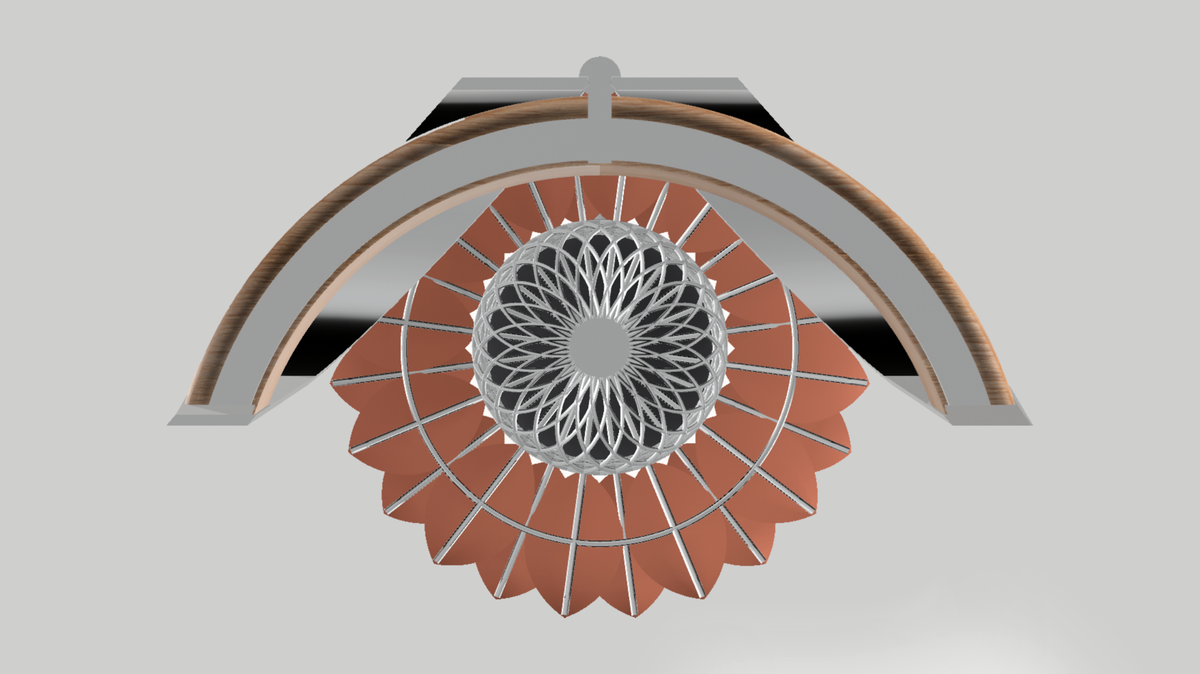

Per l'illuminazione si è scelto di ispirarsi alla struttura spiraliforme dei semi di girasole. Questo è stato possibile grazie alla progettazione di un elemento con la stessa struttura frattale, che permette di creare le ombre grazie alla luce utilizzata per l'illuminazione, creando così una proiezione di ombre sulla struttura e sull'ambiente circostante.
CARICATO IL VIDEO PREMERE SULL'ICONA DELLE IMPOSTAZIONI, LA SECONDA IN BASSO A DESTRA E SELEZIONARE UNA QUALITA' DI 1080p HD

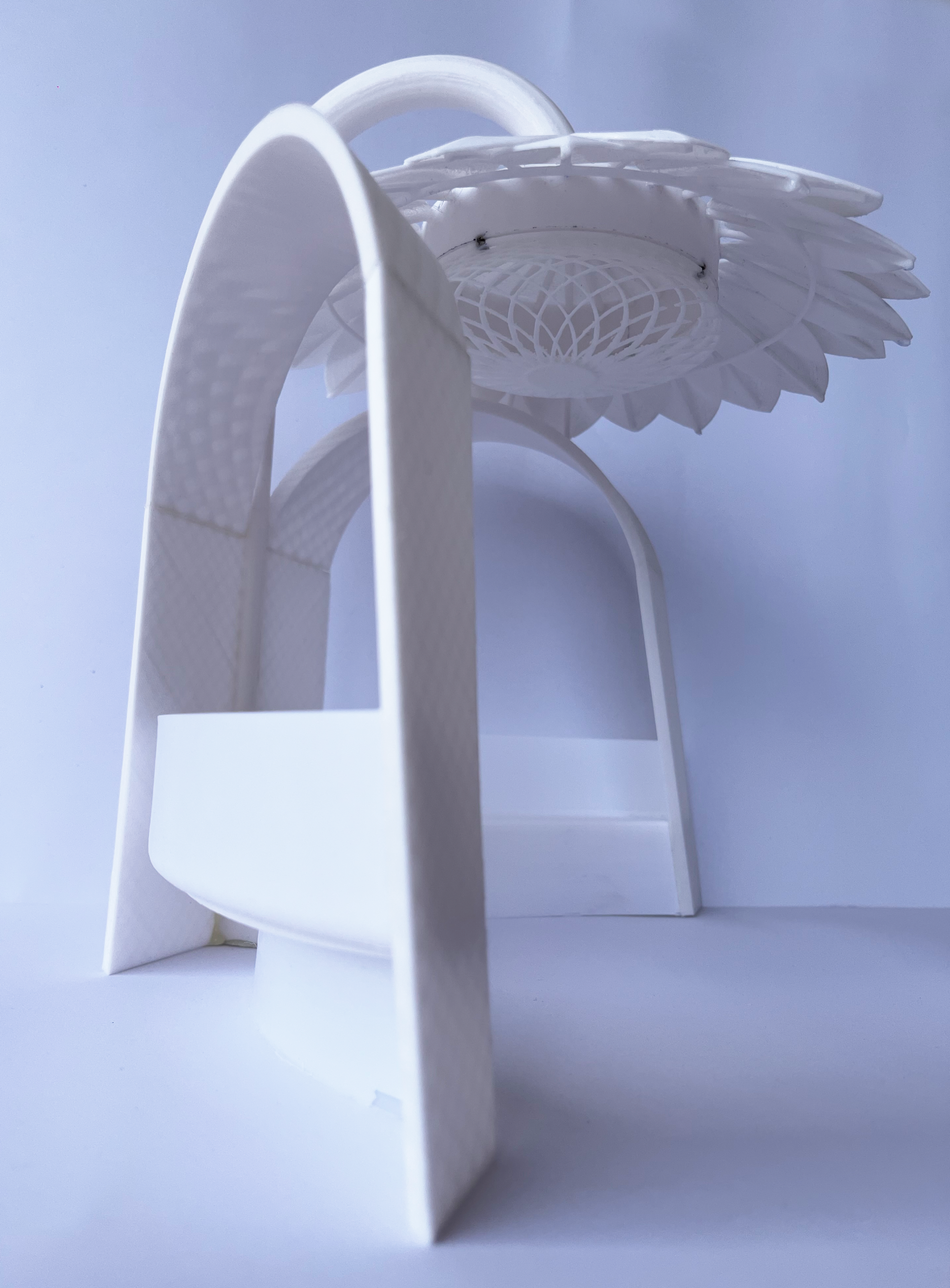

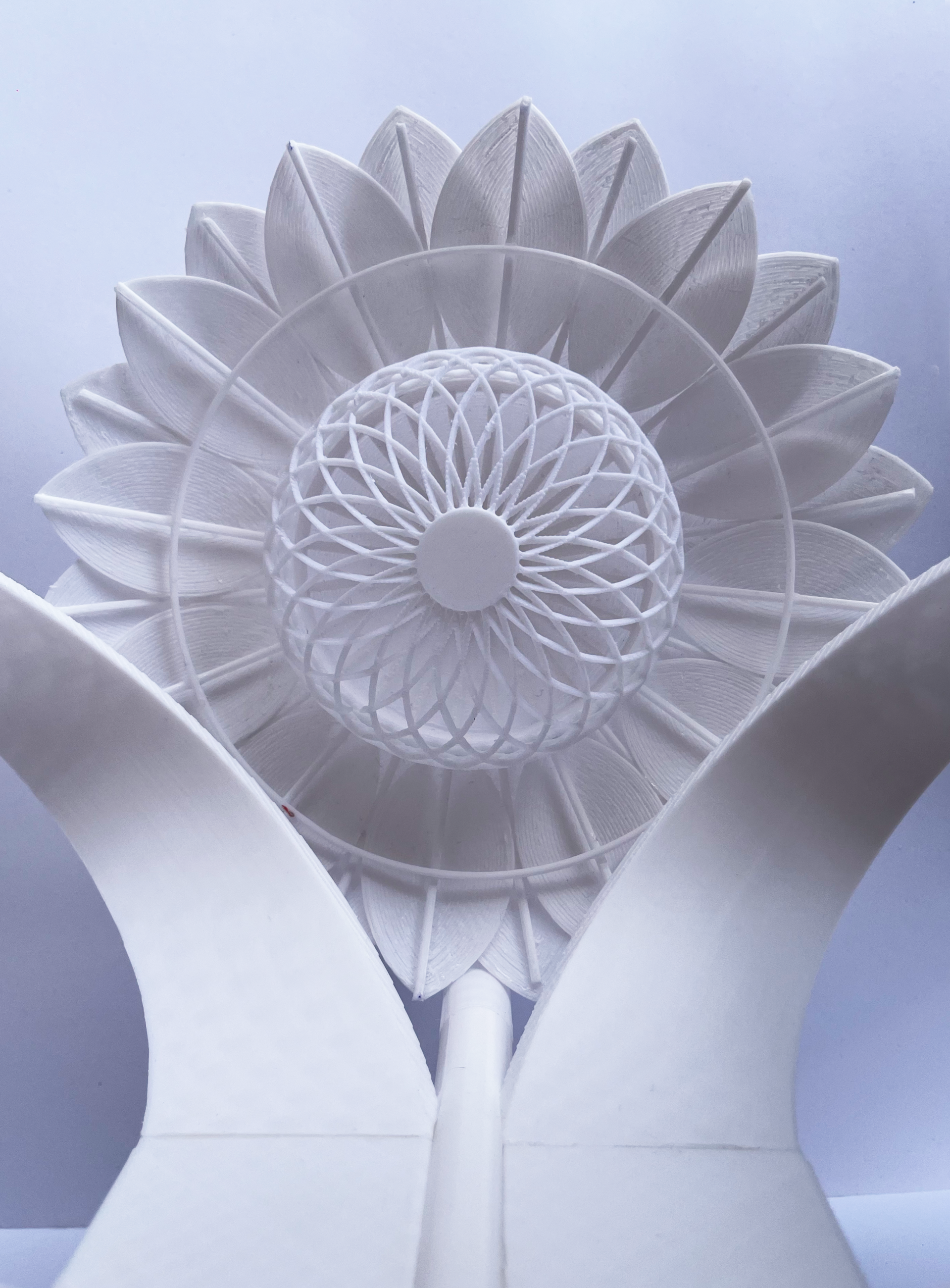

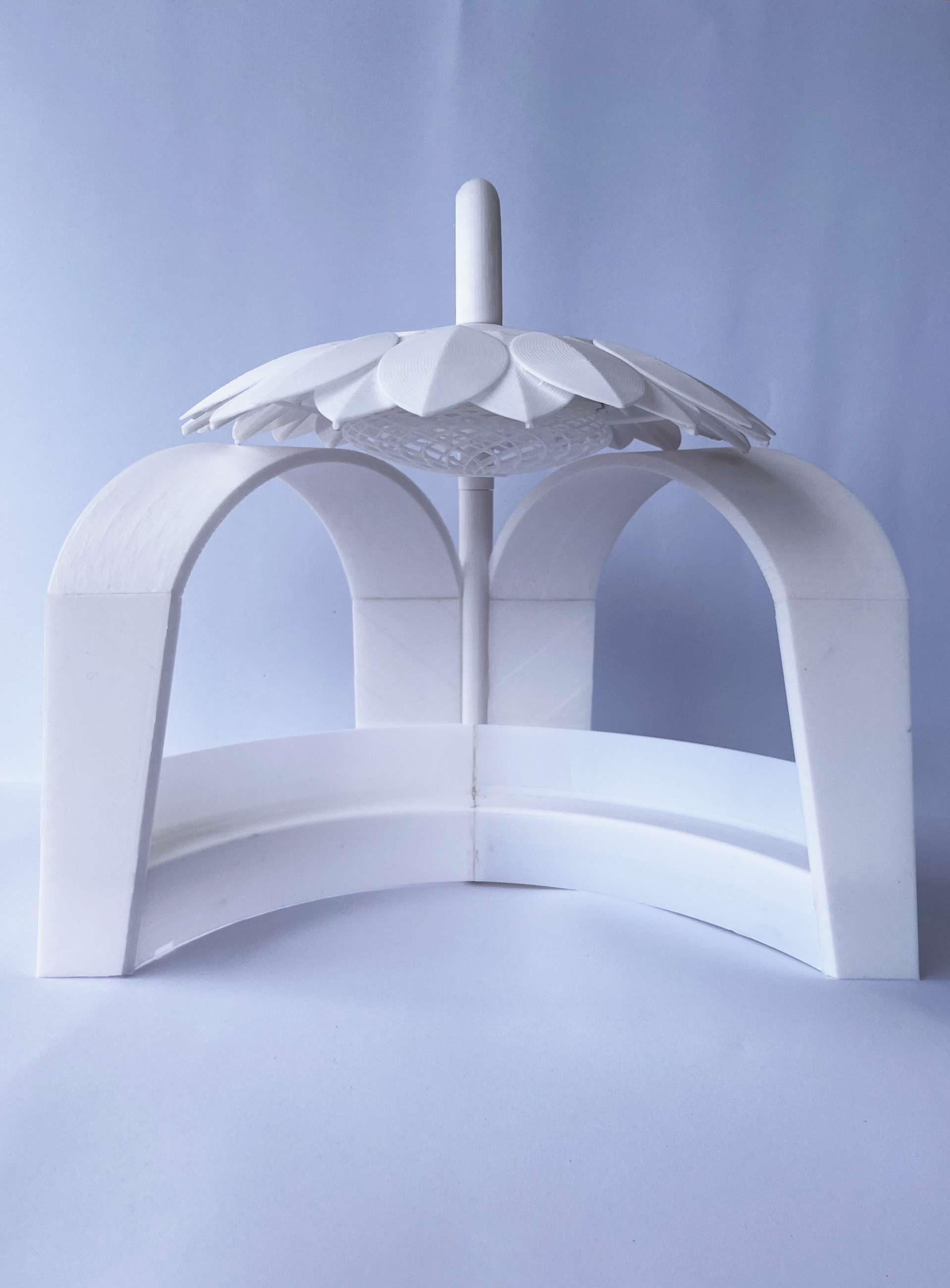

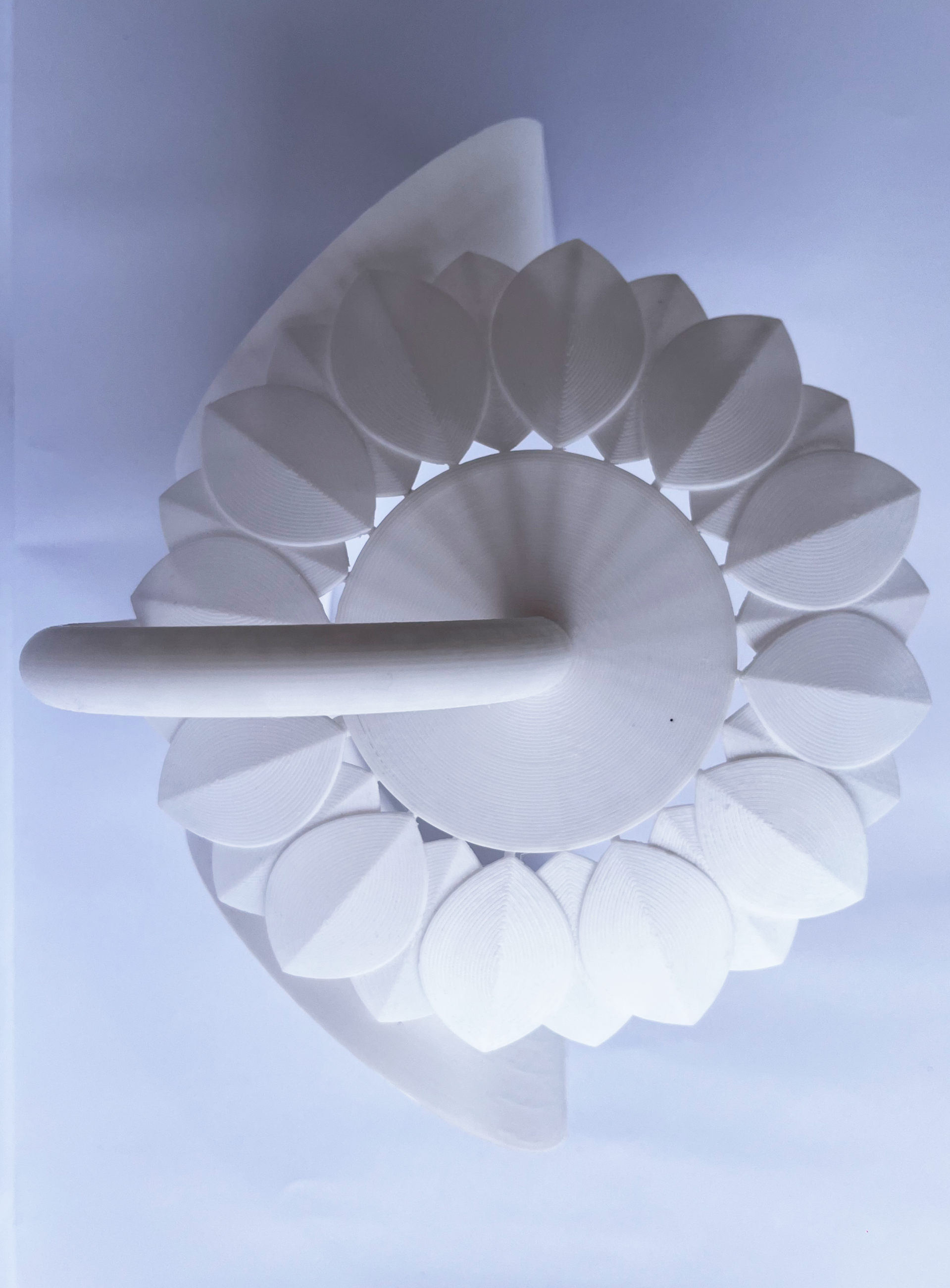

MODELLO IN SCALA IN STAMPA 3D
